전기 전자 전공자가 아니라, 너무 딥하게 가진 않고 겉만 핥는 식으로 저항 읽는 법을 알아보자
저항을 자세히 보면 여러 색의 띠들을 볼 수 있다
각각 4 밴드, 5 밴드, 6 밴드 저항이 있는데, 모든 저항의 색상은 저항 값, 배수, 오차, 온도 계수 등의 정보를 담고 있다
4 밴드 저항으로 저항을 읽어볼건데, 그래도 색상 코드표는 6 밴드 저항 색상 코드표로 알아 볼 것이다
| 색상 | 1st (100 자리수) |
2nd (10 자리수) |
3rd (1 자리수) |
4th (배수) |
5th (오차) |
6th (온도 계수) |
| 흑색 (검정) | 0 | 0 | 0 | 1 | ||
| 갈색 | 1 | 1 | 1 | 10 | ± 1% | 100 ppm |
| 적색 (빨강) | 2 | 2 | 2 | 100 | ± 2% | 50 ppm |
| 등색 (주황) | 3 | 3 | 3 | 1000 | 15 ppm | |
| 노랑색 | 4 | 4 | 4 | 10000 | 25 ppm | |
| 초록색 | 5 | 5 | 5 | 100000 | ± 0.5% | |
| 파랑색 | 6 | 6 | 6 | 1000000 | ± 0.25% | 10 ppm |
| 보라색 | 7 | 7 | 7 | 10000000 | ± 0.1% | 5 ppm |
| 회색 | 8 | 8 | 8 | 100000000 | ± 0.05% | |
| 흰색 | 9 | 9 | 9 | 1000000000 | 1 ppm | |
| 금색 | 0.1 | ± 5% | ||||
| 은색 | 0.01 | ± 10% | ||||
| 없음 | ± 20% |
4 밴드 저항은 자리수 2개와 배수 1개, 오차로 이루어져 있고
5 밴드 저항은 자리수 3개와 배수 1개, 오차로 이루어져 있으며
6 밴드 저항은 표의 성분들로 이루어져 있다
저항의 밴드 개수가 변하더라도 성분값들은 변하지 않기 때문에 그대로 계산하면 된다

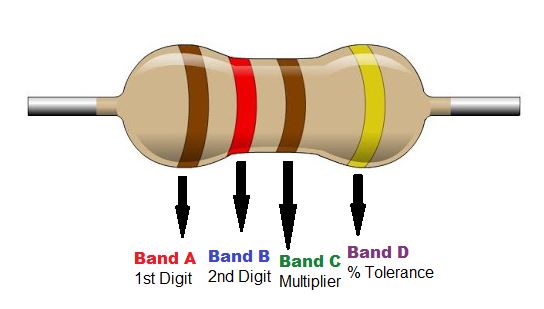

위의 그림으로 저항을 읽어보자
먼저 밴드가 4개이므로 4밴드 저항이다
앞에서부터 갈색 + 빨강 + 갈색 + 금색이므로
| 갈색 | 빨강 | 갈색 | 금색 |
| 1 | 2 | 0 | 오차 ± 5% |
해당 저항은 120 Ω에 오차범위 ± 5%이다
배수가 들어갈 자리엔 해당 색상 배수의 0 갯수만큼 넣어주면 된다
근데 궁금한점은 보통 저항의 앞뒤를 배수와 오차 값만 가지는 금색, 은색 밴드를 가지고 구분하는 것 같은데, 오차 부분에 갈색이나 적색, 초록 등의 오차 값을 가지는 다른 색상이 온다면 앞뒤를 어떻게 구분하는지,,?
